温風暖房機
温風暖房機に上吹エルボとダクトを取り付ける方法を説明します。

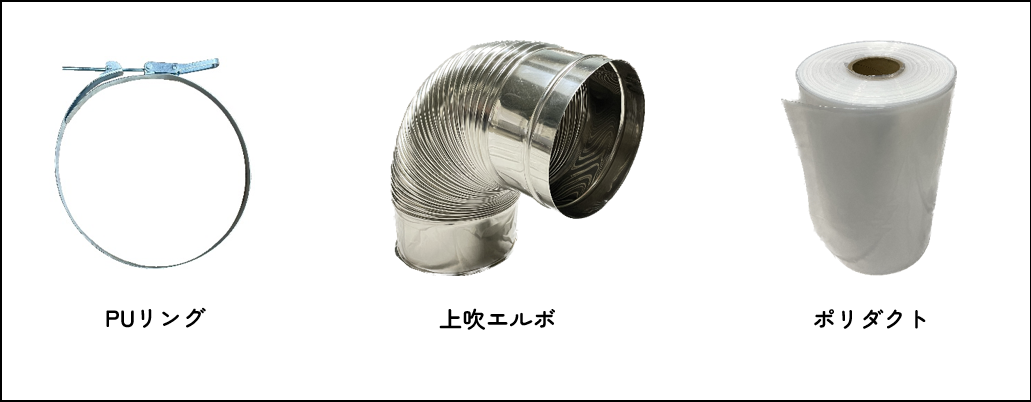

◆必要な部品
◆取付方法

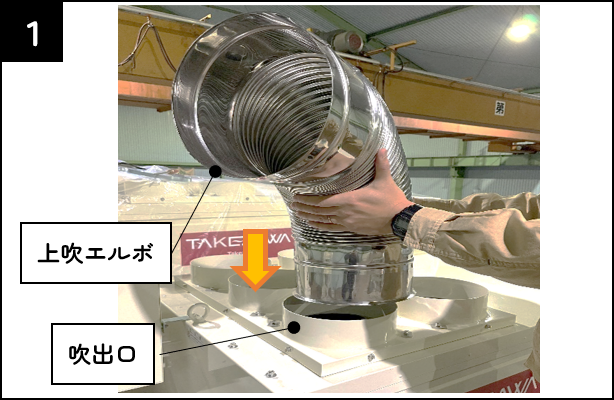

吹出口に上吹エルボを被せます。

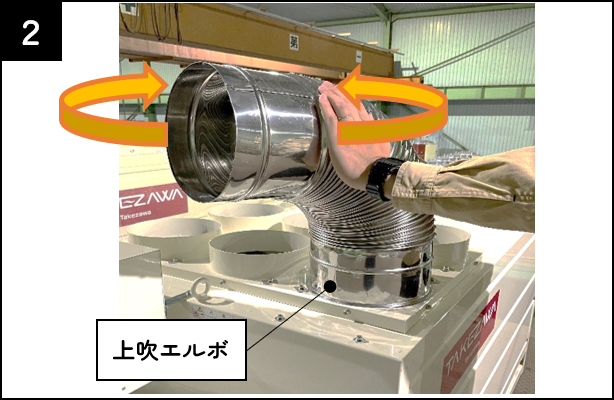

上吹エルボを回して方向を決めます。
全ての吹出口に、ここまでの手順を行ってください。

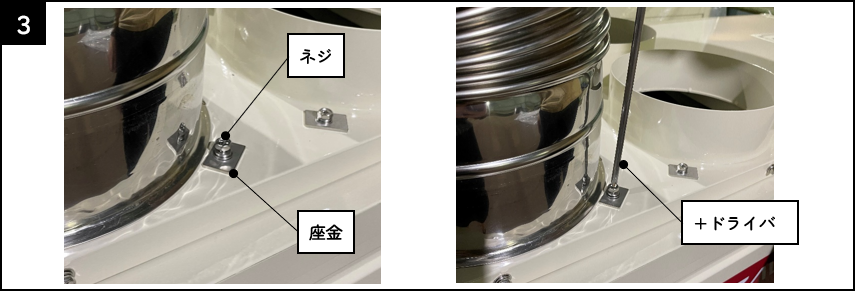

吹出口周りの座金を止めているネジを+ドライバで緩めます。

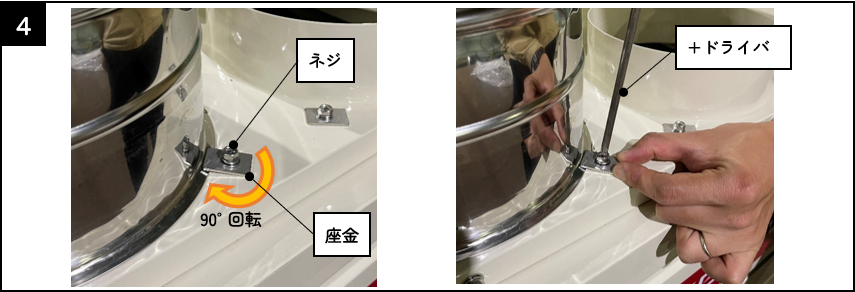

座金を90°回転させ、上吹エルボを挟みます。
+ドライバでネジを締め、上吹エルボをしっかり固定します。

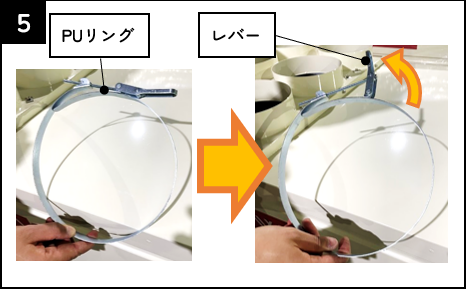

PUリングのレバーを立て、リングの口を広げます。

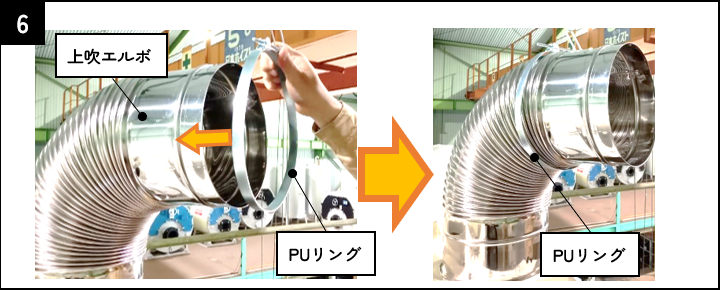

PUリングを上吹エルボへ通しておきます。

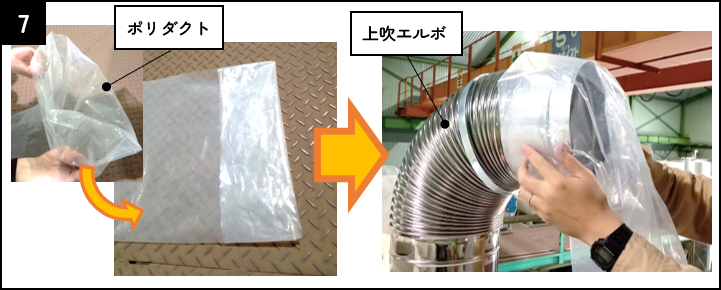

ポリダクトを外側へ折り返し2重にし、上吹エルボへ取り付けます。

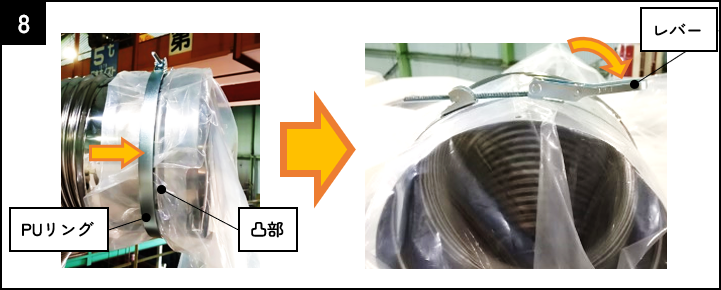

PUリングをポリダクトに被せるように取り付けます。
※このとき上吹エルボの凸部に沿うようにPUリングを取り付けます。
PUリングのレバーを閉じてください。

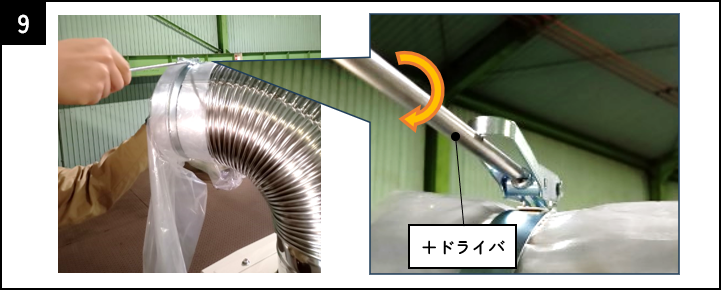

PUリングのレバーの根元にあるネジを締め込んでください。
PUリングと上吹エルボが密着すると締め付けが少し固くなるので締め込みをやめてください。
ネジ調整後はレバーの開閉のみで取り付け・取り外しが可能になります。
