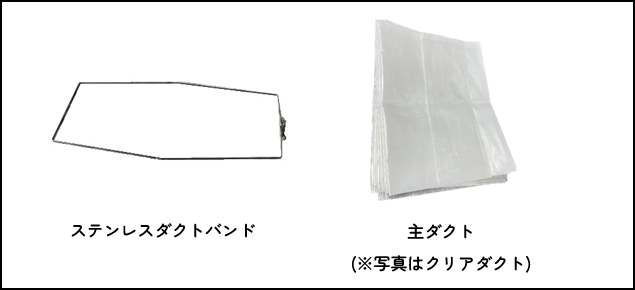

◆必要な部品

※ステンレスダクトバンドは製品(PL型)に付属しています。

　

◆取付方法

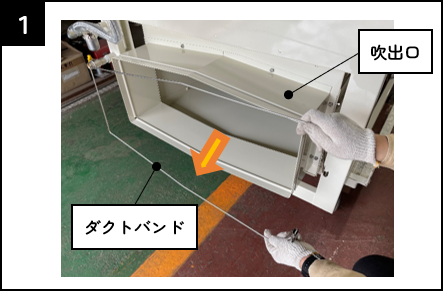

吹出口にセットされているダクトバンドを取り外します。

　

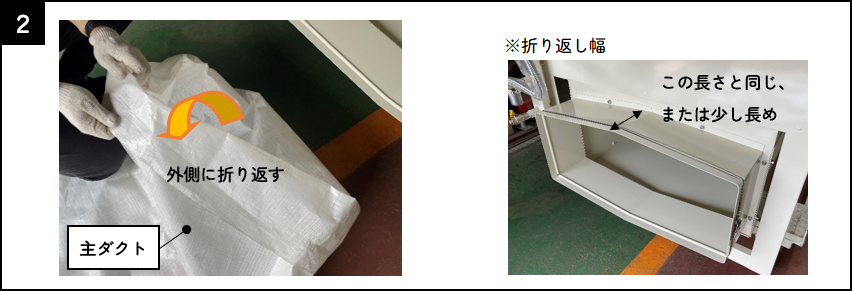

主ダクトの先端を外側に折り返して２重にします。

（折り返し幅は、吹出口と同じ、または少し長めにしてください。）

　

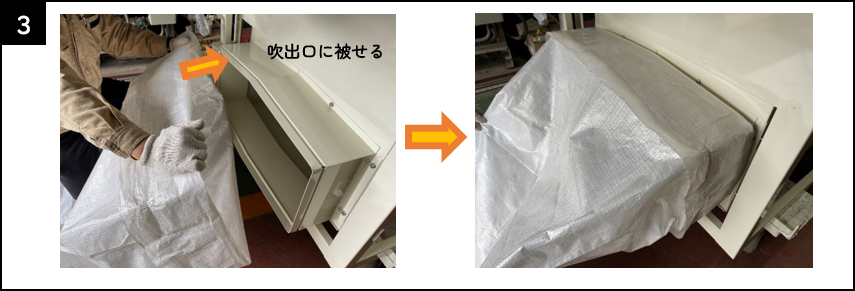

折り返した主ダクトを吹出口に被せます。

吹出口全体が覆われているか天面、底面、側面を確認してください。

　

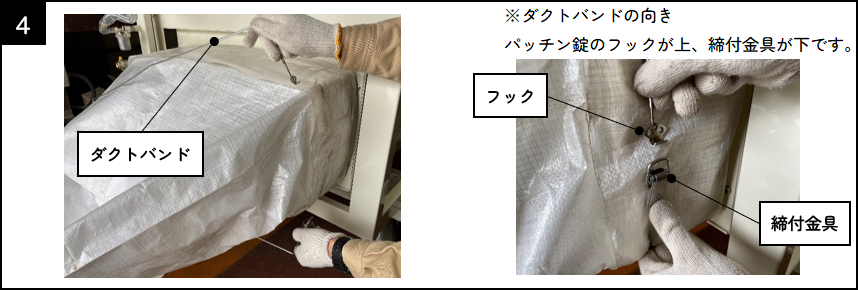

最初に取り外したダクトバンドで２重になったダクトを挟み、吹出口に取り付けます。

　

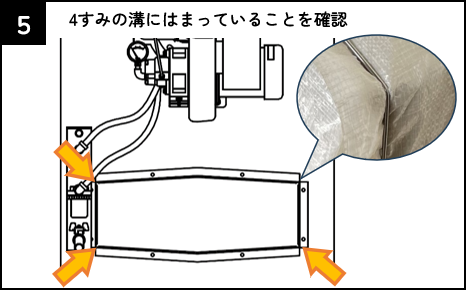

吹出口の溝にしっかり沿わせてください。

溝から浮いたりずれたりしているとパッチン錠が閉まりません。

　

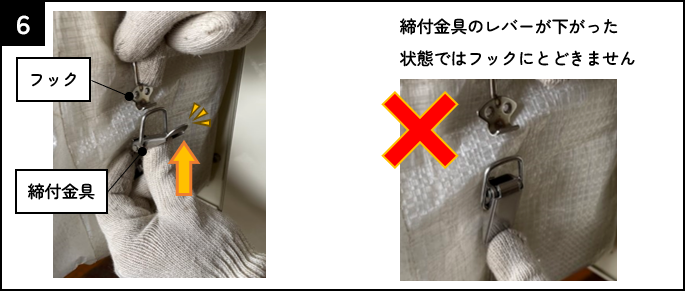

フックに締付金具を引っかけてください。

このとき締付金具のレバーを押上げながら引っかけてください。

とどかない場合、5番の内容をもう一度確認してください。

　

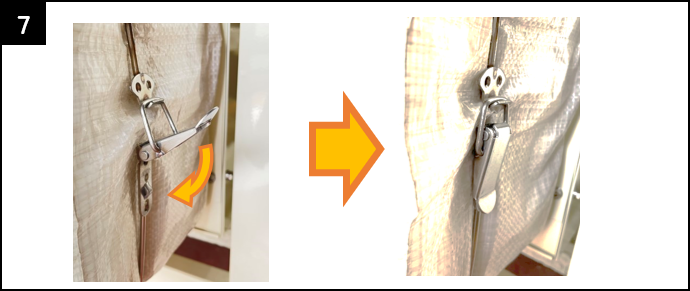

締付金具のレバーを閉じてバンドを固定してください。
